製品カタログのダウンロード
カタログ｜中量300kg／段
中量300kg
送料無料
10年保証
ボルトレス
最短翌営業日
ボルトが不要という組み立ての簡単さに加え、頑丈さも兼ね備えたバランスの良いボルトレスラック。単独で自立させた時の安定感も抜群で、さまざまな業界で広く使用されています。

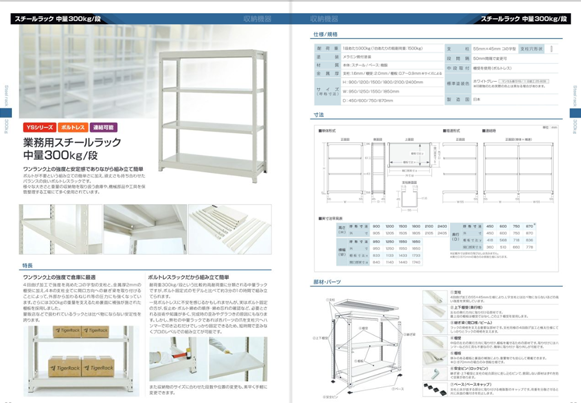

製品資料・カタログダウンロード
電子カタログ(e-book)をブラウザで閲覧する
電子カタログ(PDF:17.1MB)ダウンロードページへ
- カタログご利用上の注意事項
-
- ウインドウが開かない場合はポップアップブロック機能を解除してください。
- 閲覧、ダウンロードしていただける製品カタログはPDFファイルです。
- 当カタログは弊社販売のパレットラック製品及び関連製品のみとなります。
お見積り方法はこちら
※お電話のみでのご注文は承れません。ご希望のサイズを電話でお伝えいただき、後ほどご注文用紙をメール又はFAXで送付させていただきますので予めご準備いただけますようお願い申し上げます
耐荷重について
※120kgタイプの場合
耐荷重ごとの特長比較
| 耐荷重／段 | 軽量120kg／段 | 軽量150kg／段 | 軽中量200kg／段 | 中量300kg／段 | 中量500kg／段 | |
|---|---|---|---|---|---|---|
| 耐荷重／台 | 480kg | 600kg | 800kg | 2000kg | 2000kg | |
| 10年保証 | ○ | ○ | ○ | ○ | ○ | |
| 連結機能 | ☓ | ☓ | ○ | ○ | ○ | |
| 組立方法 | プラスボルト固定 （中段フック可能） |
六角ボルト固定 （中段フック仕様） |
ボルトレス仕様 | |||
| 塗装方式 | メラミン焼き付け塗装 | |||||
| 塗装色 | ホワイトグレー （2.5PB 8.5/1） |
ホワイトグレー （2.5PB 8.5/1） ライトグリーン （10GY 6/2） |
ホワイトグレー （2.5PB 8.5/1） |
ホワイトグレー （2.5PB 8.5/1） ライトグリーン （10GY 6/2） |
||
| 生産国 | 日本 | |||||
| 支柱形状 | Lアングル（40×40） | C型 (40×40） | C型（55×50） | |||
高さについて
高さの選定基準について
ポイント1：天井高ピッタリの高さはオススメしません！
【設置場所の天井高さを確認しましょう】
設置場所の天井からラックの最上段までの隙間を200mm以上確保することをタナサイズでは推奨しております。理由としては組立作業をする際に「ラックの高さ」が「天井高」に近いと、ボルトレスタイプの場合上段部分の組立が非常に困難になることや、倒した状態で組立をした後にラック全体を立ち上げる際に天井や床を傷つける恐れがあるためです。
※天井高が更に高い別の場所で組立し、立てたまま搬入すれば設置は可。
ポイント2：実際に作業する方の効率を重視
【男女ともに作業がしやすいサイズは高さ1800mm】
段数にもよりますが一般的な4段～5段仕様で脚立を使用しない作業環境であれば1800mmサイズが最もオススメです。
写真の様に150cm前半の女性でも上段部分の荷物の取り出しが容易に行えるため、様々な業種・業態で利用されるサイズの高さです。
横幅（間口）について
横幅（間口）の選定基準について
レイアウトや設置スペースの確認は【外寸】で！
【組立後のスチールラックの外側を計測した寸法です】
レイアウトを考える際はこちらの「外寸」を基に構築していきましょう。また実際の設置予定場所に設置可能かどうかの判断をする際も「外寸」を参考に計測して下さい。製品名として記載している寸法は主にこちらの「外寸」を表記しております。
荷物に合わせたサイズ検討は【棚板寸法】で！
【実際に荷物を積載する棚板の実寸法です】
積載する荷物に合わせてサイズを選定する際はこちらの「棚板寸法」を基に選定しましょう。荷物が横並びにいくつ並べられるか等の判断基準になります。
外寸および棚板寸法の確認方法
かんたん購入・見積で希望のサイズを選択後、「カートに追加」ボタンの下部にある「製品仕様」の欄をご確認下さい
奥行について
奥行の選定基準について
レイアウトや設置スペースの確認は【外寸】で！
【組立後のスチールラックの外側を計測した寸法です】
レイアウトを考える際はこちらの「外寸」を基に構築していきましょう。また実際の設置予定場所に設置可能かどうかの判断をする際も「外寸」を参考に計測して下さい。製品名として記載している寸法は主にこちらの「外寸」を表記しております。
荷物に合わせたサイズ検討は【棚板寸法】で！
【実際に荷物を積載する棚板の実寸法です】
積載する荷物に合わせてサイズを選定する際はこちらの「棚板寸法」を基に選定しましょう。荷物を「奥行き方向にいくつ並べられるか」や「棚板から荷物がはみ出すのかどうか」等の判断基準になります。
外寸および棚板寸法の確認方法
かんたん購入・見積で希望のサイズを選択後、「カートに追加」ボタンの下部にある「製品仕様」の欄をご確認下さい
段数について
段数の選定基準について
ラックの「高さ」と「段数」で決まる「有効空間」
お選びいただく段数とラック高さで振り分けることが出来る段間隔の寸法が決まります。
空間寸法が記載されたラックの図は「かんたん注文・見積」内で3辺（高さ×横幅×奥行）サイズと段数を選択すると表示されます。
形式について
単体と増連を組み合わせレイアウト
3連結の時は「単体×1＋増連×2」でOK
左図の場合ですと3連結のスチールラックが3列あるので単体形式を4台＋増連形式を8台ご注文いただくとご希望のレイアウトを実現可能です
お見積もり方法のご案内
