業務用スチール棚耐荷重120kg／段

製品寸法（外寸・内寸・金属厚み）や図面を確認いただけます。

製品仕様｜軽量120kg／段

タイガーラック 軽量120kg 送料無料 10年保証 ボルト式 最短翌営業日

支柱と棚板を金具で固定するという最もシンプルなアングルラックはコスト重視のお客様にピッタリ！ ※1段あたりに均等静止荷重で120kgまで、1台あたりに最大800kgまで積載可能。

かんたん見積
サイズを選んで5秒で価格検索！ FAX注文・見積 お問い合わせ

基本仕様詳細

基本スペック
耐荷重 1段（枚）あたり120kg　｜　1台あたり800kgまで
※BCフックでの使用の場合、耐荷重は100kg/段となります。		 標準色 ホワイトグレー（※別色塗装は特注にて対応可能）
塗装 支柱、棚板：メラミン焼付塗装
ベース等金具類：ユニクロメッキ		 段間隔 50mm
生産国 日本製 組立 ボルト＋ナット固定（中間棚はフック可能）
材質 スチール製 金属厚 支柱（2mm）／棚板（0.7mm）

寸法詳細

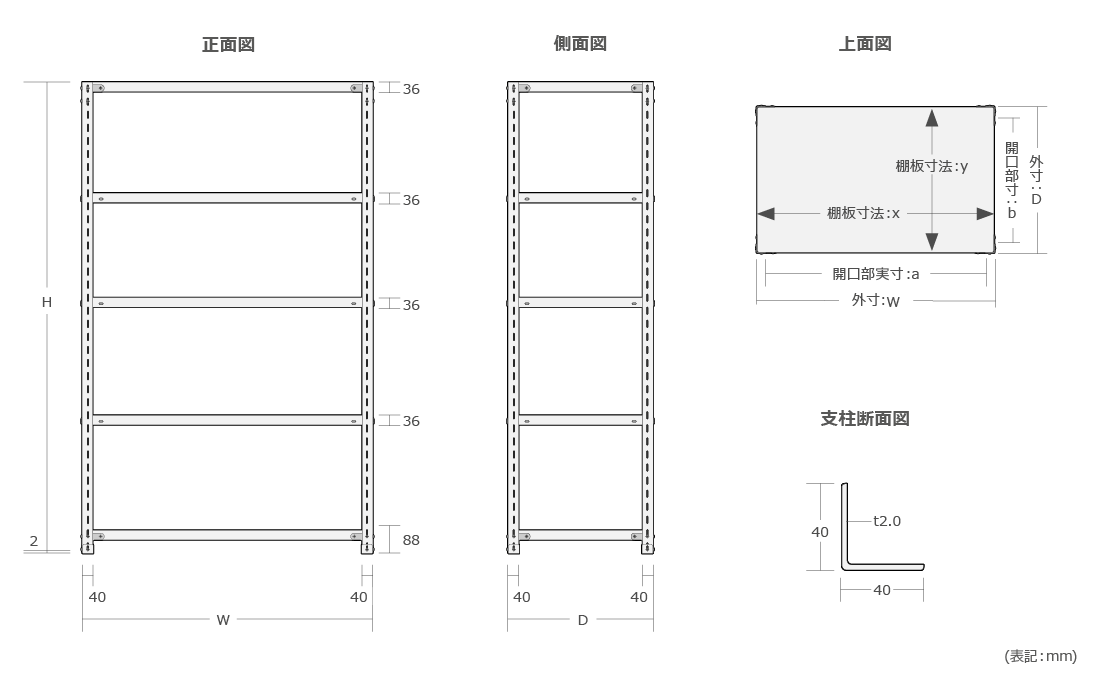

寸法図

記載寸法は支柱位置基準での外寸表示となります。ボルトの頭などの小さな出っ張りは含めていません。

呼称寸法 柱実寸 本体外寸
（ベース厚含）
高さ 柱長さ H寸法
900 900 902
1200 1200 1202
1500 1500 1502
1800 1800 1802
2100 2100 2102
2400 2400 2402
呼称寸法 外寸 棚板実寸 開口部実寸
横幅 奥行 W寸法 D寸法 x寸法 y寸法 a寸法 b寸法
875 300 881 306 875 300 801 226
450 456 450 376
600 606 600 526
1200 300 1206 306 1200 300 1126 226
450 456 450 376
600 606 600 526
1500 300 1506 306 1500 300 1426 226
450 456 450 376
600 606 600 526
1800 300 1806 306 1800 300 1726 226
450 456 450 376
600 606 600 526

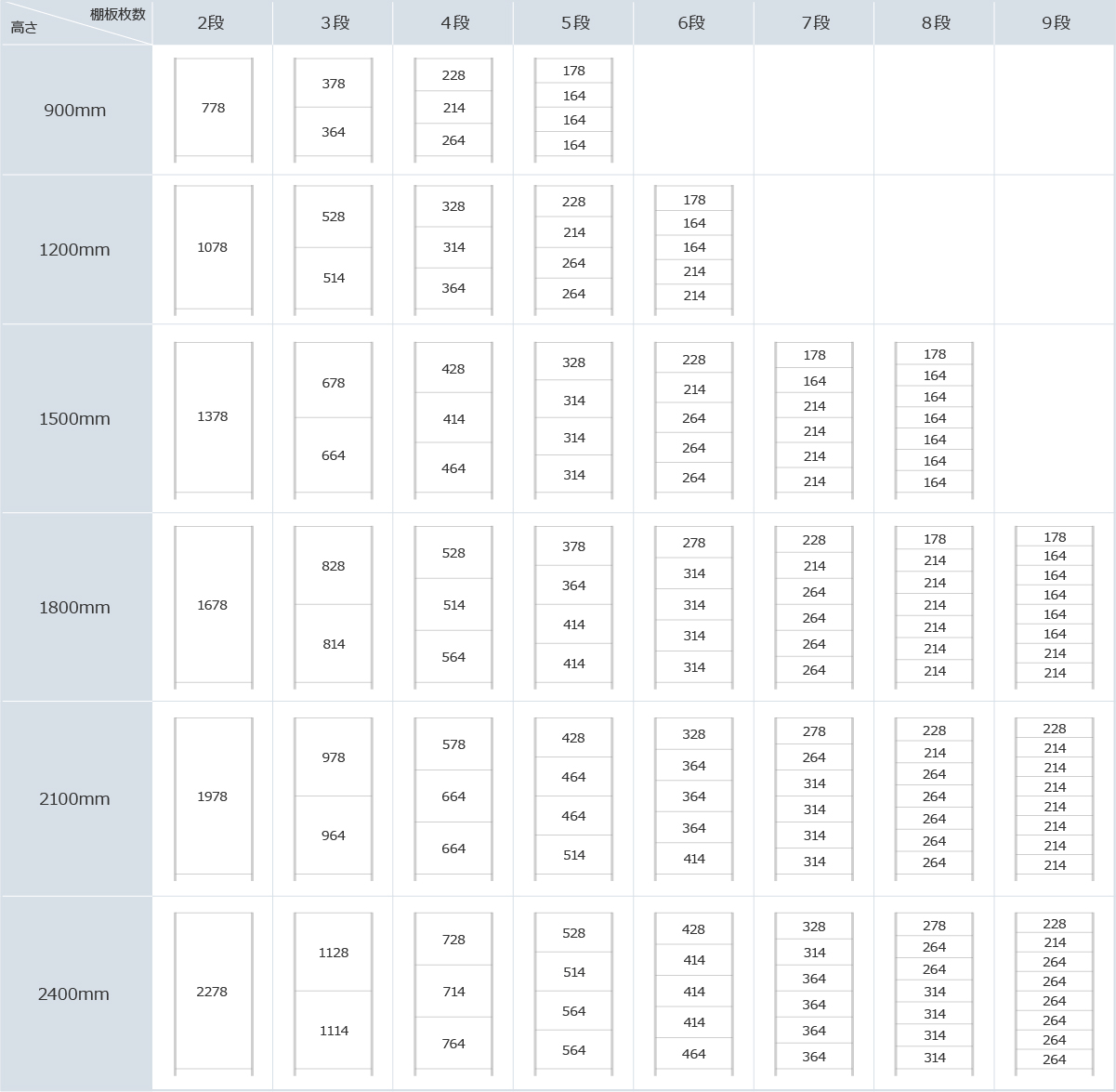

段間隔早見表

段間隔早見表
  • ※表の棚の間隔はあくまで一例です。実際は最上段と最下段以外は50ミリピッチで高さを自由に変えることができます。
  • ※棚板の数は棚板枚数が２枚での例もありますが、安全上のことを考えて棚板3枚以上でのご使用をおすすめしています。
  • ※表示されている枚数以上の棚板の取付も可能ですが、高さ変更がスムーズにできないなどの不都合が出る可能性があります。
  • ※棚板は、後から追加購入することが出来ます。
