お客様名 | 酒卸売業者 様(大阪府) |
---|---|
納品/施工完了日 | 2018年 8月20日 |
製品モデル | 重量パレットラック |
数量 | 14台 |
価格レンジ (施工費除く) |
50万円~ |
担当営業コメント | ビールパレット(1100×900)収納用に高さ4000mm(4M)のパレットラックを組立設置・納品いたしました。奥行サイズはビールパレットに合わせた900mmで制作しております。弊社パレットラックは高さ、横幅、奥行すべて100mmピッチでご希望サイズでの制作が可能です。使用されているパレット、荷高さに合わせて段ピッチも調整いたしますのでお気軽にご相談下さい。 |

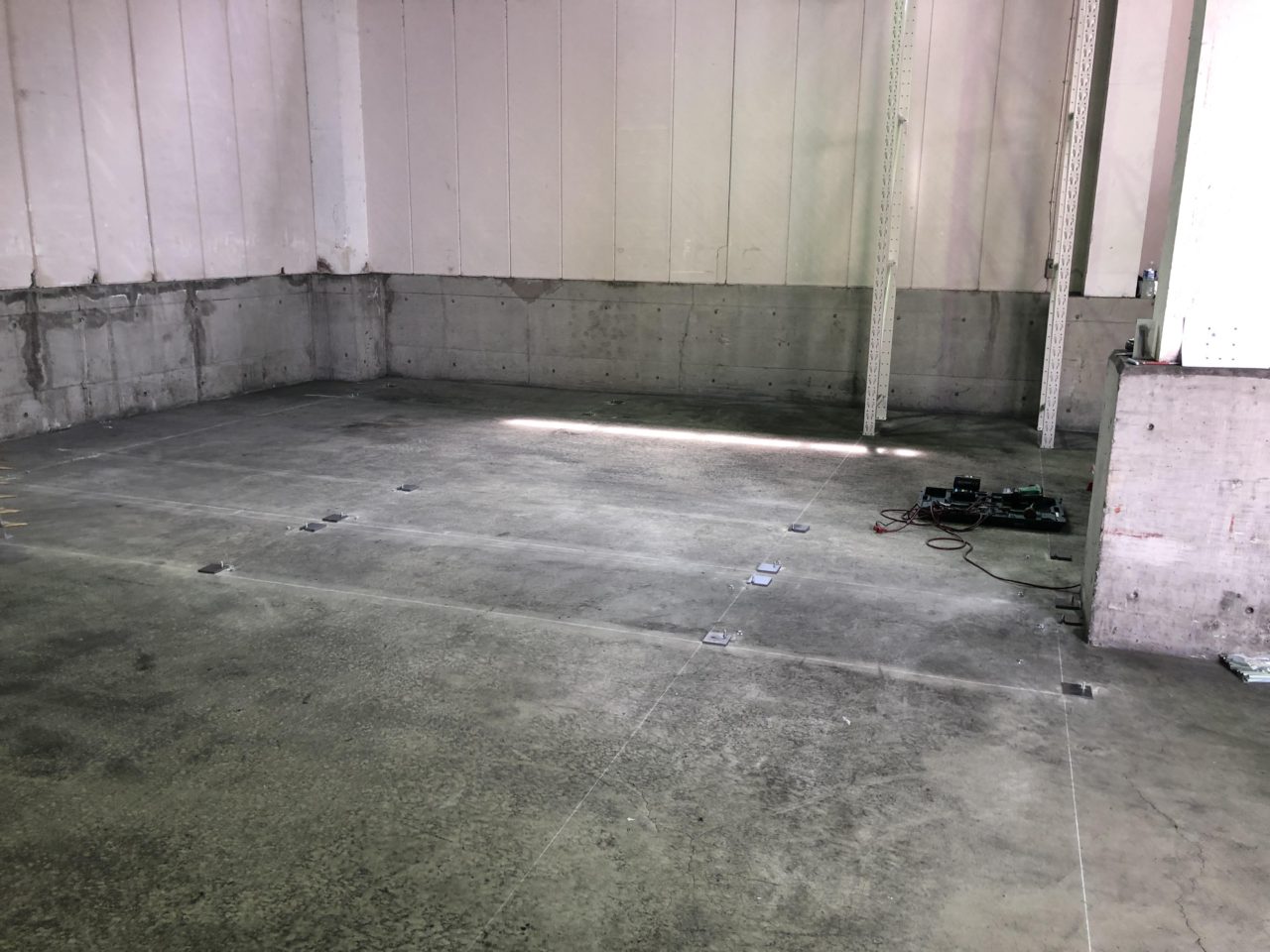

- まず墨出し・測量を行い床の水平を出します

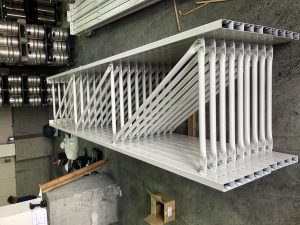

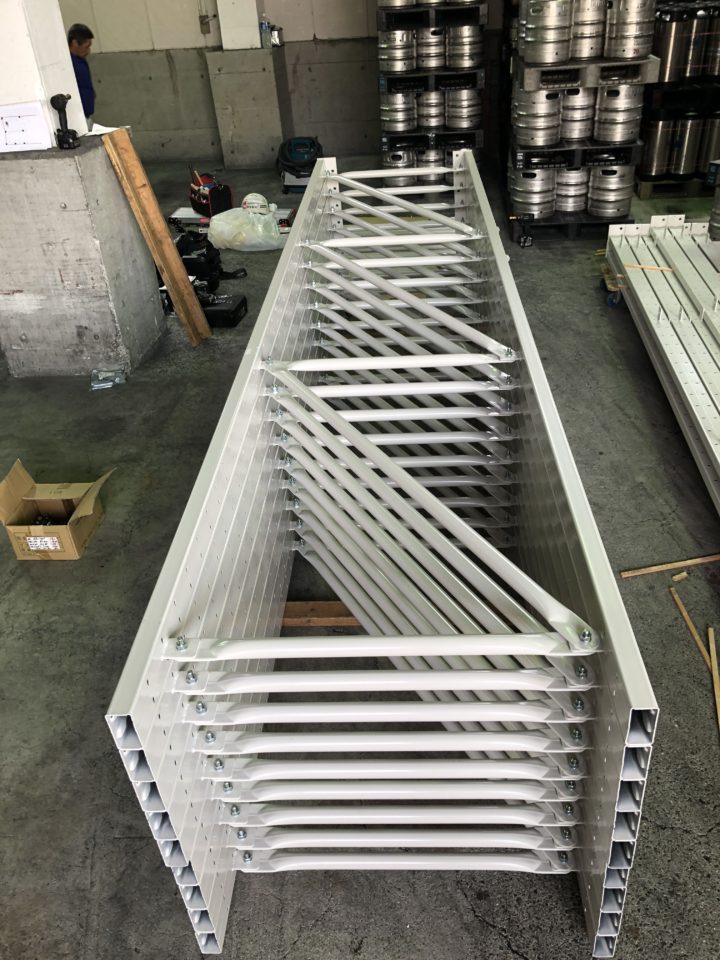

- 支柱とトラスをボルトで繋ぎ合わせます。

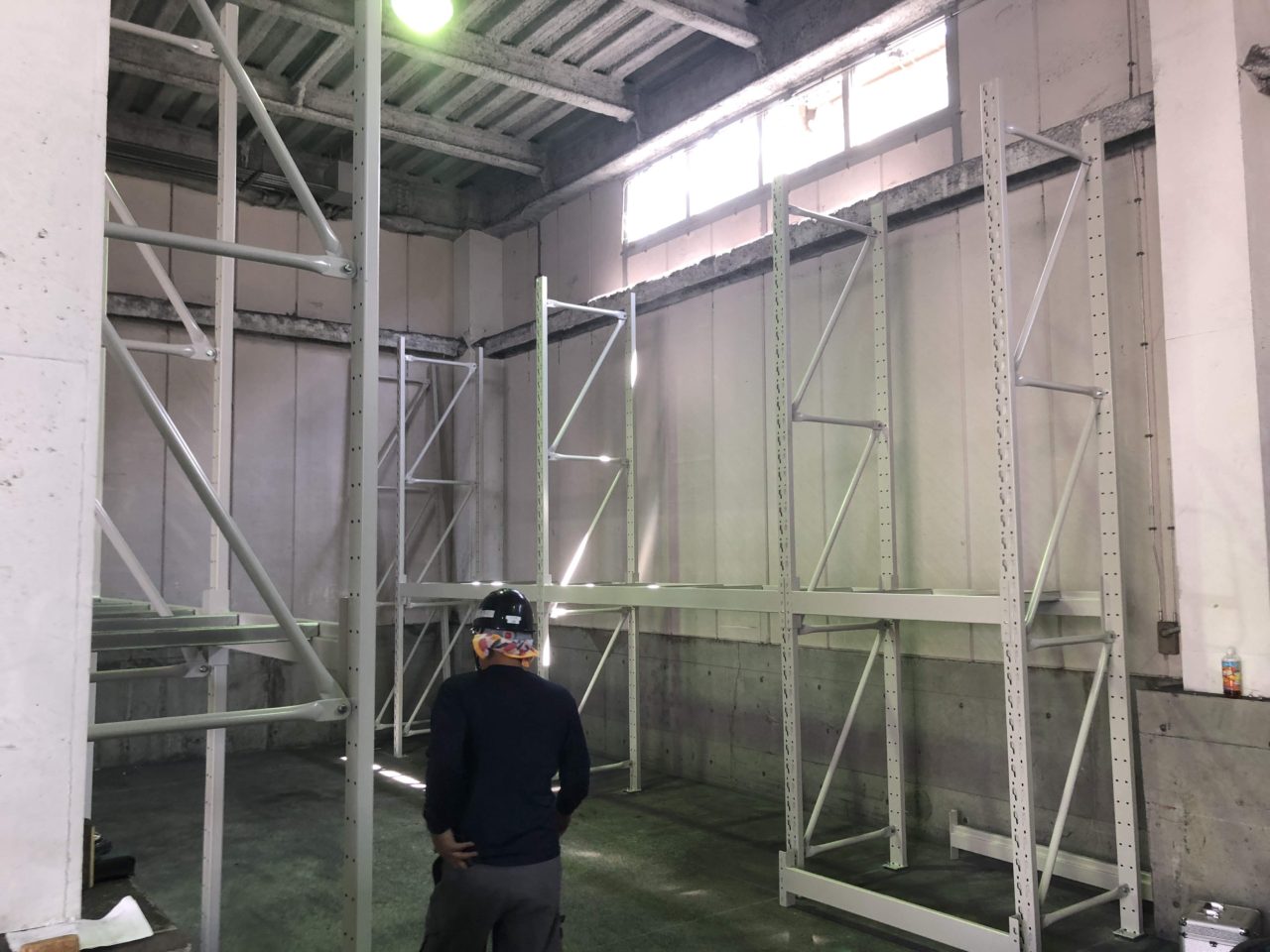

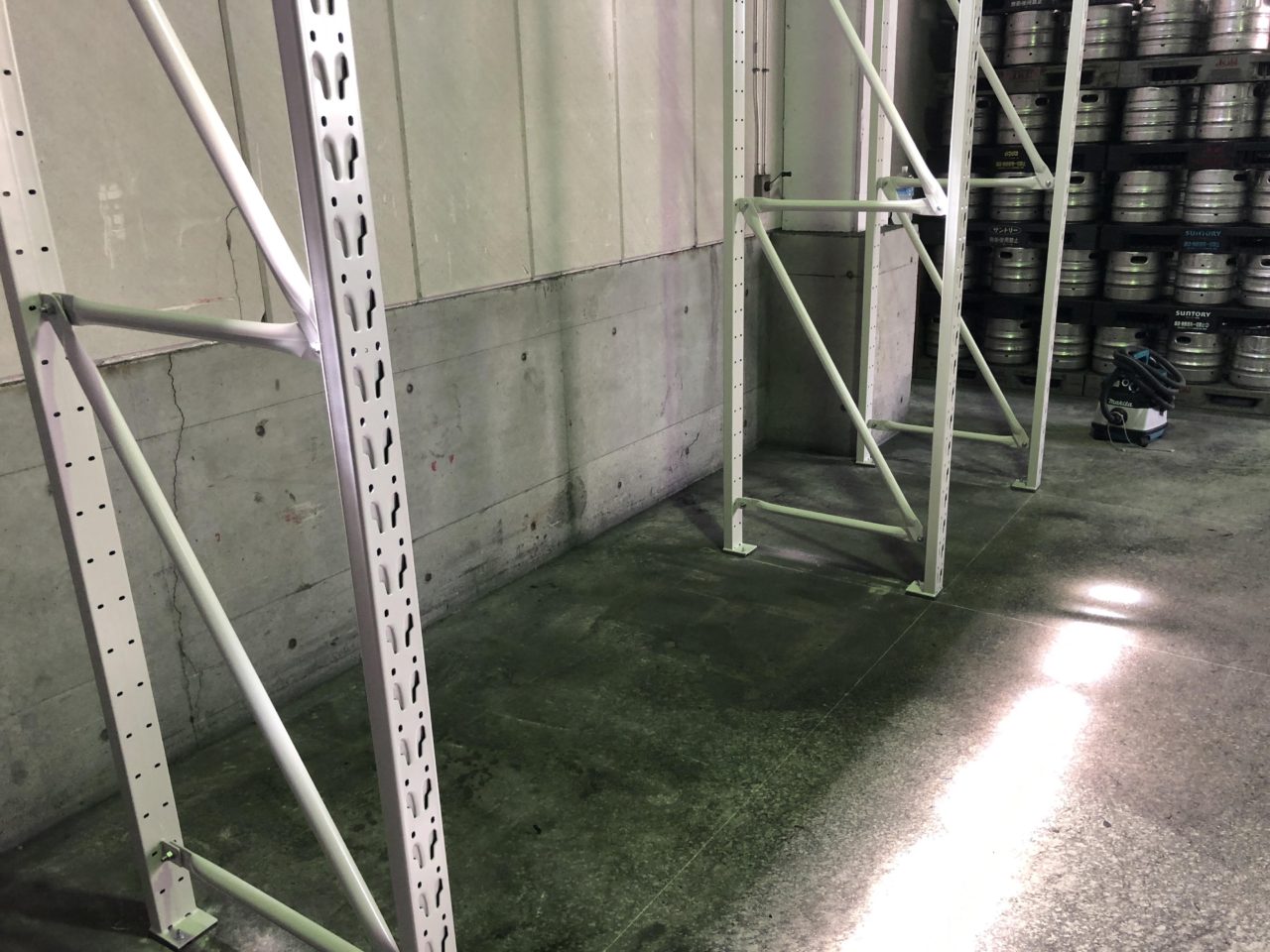

- 先打ちしたアンカーに先程の支柱+トラスを設置します

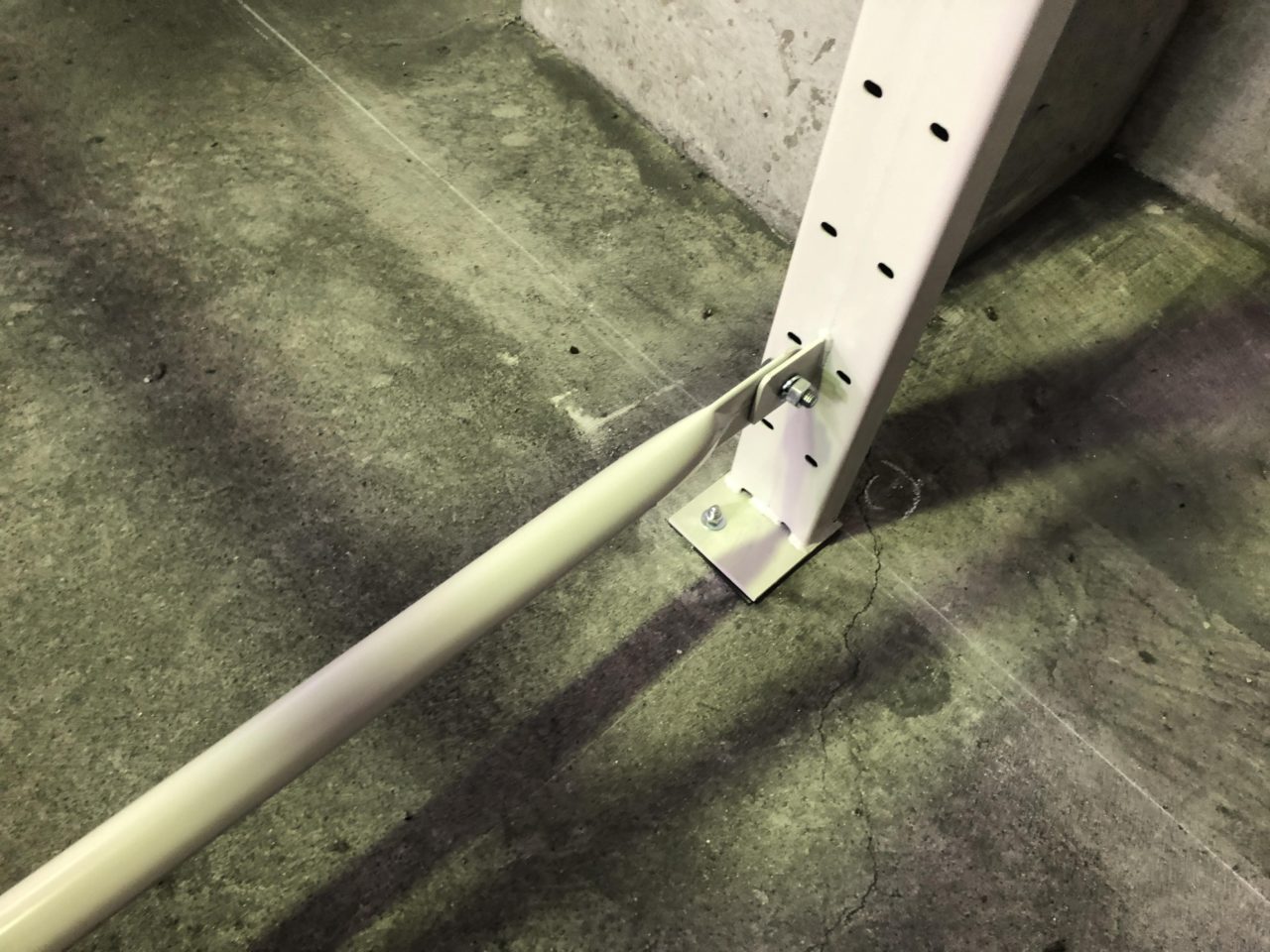

- アンカー部拡大

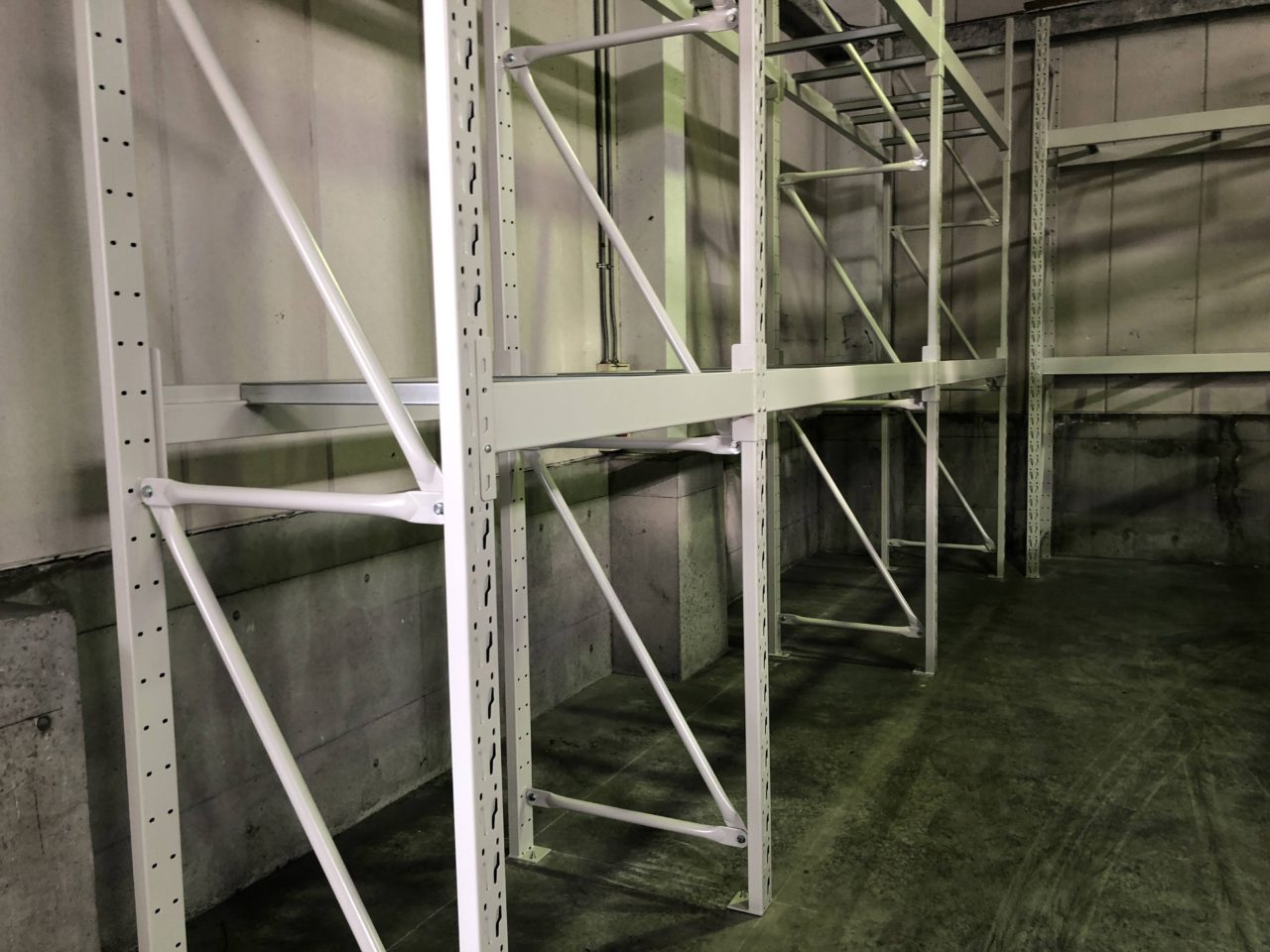

- 支柱にビームをはめ込んでいきます

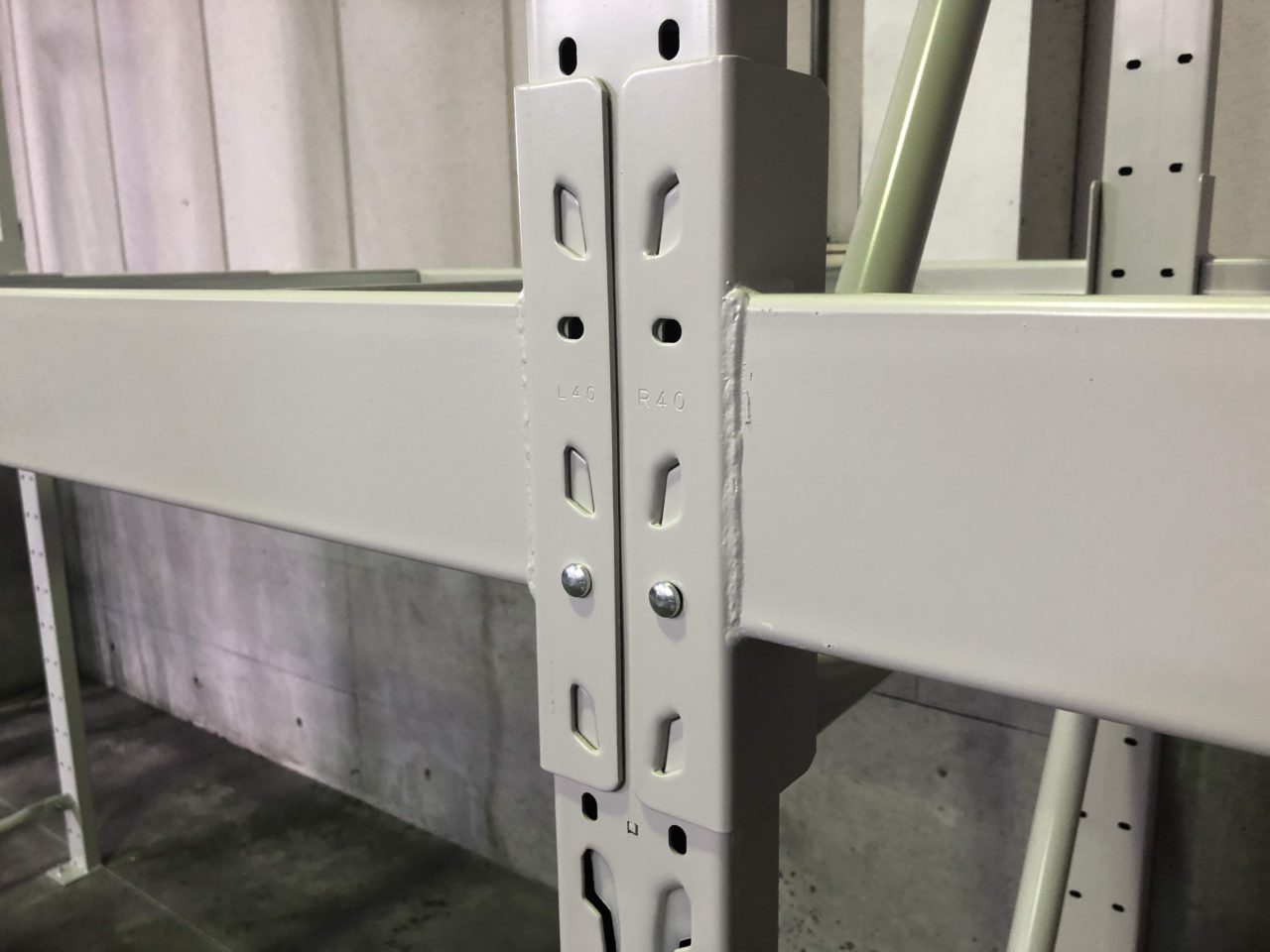

- 支柱穴にビームの爪がしっかり入り込みます。また抜け防止用のピンも差し込みますので簡単には抜け落ちません。

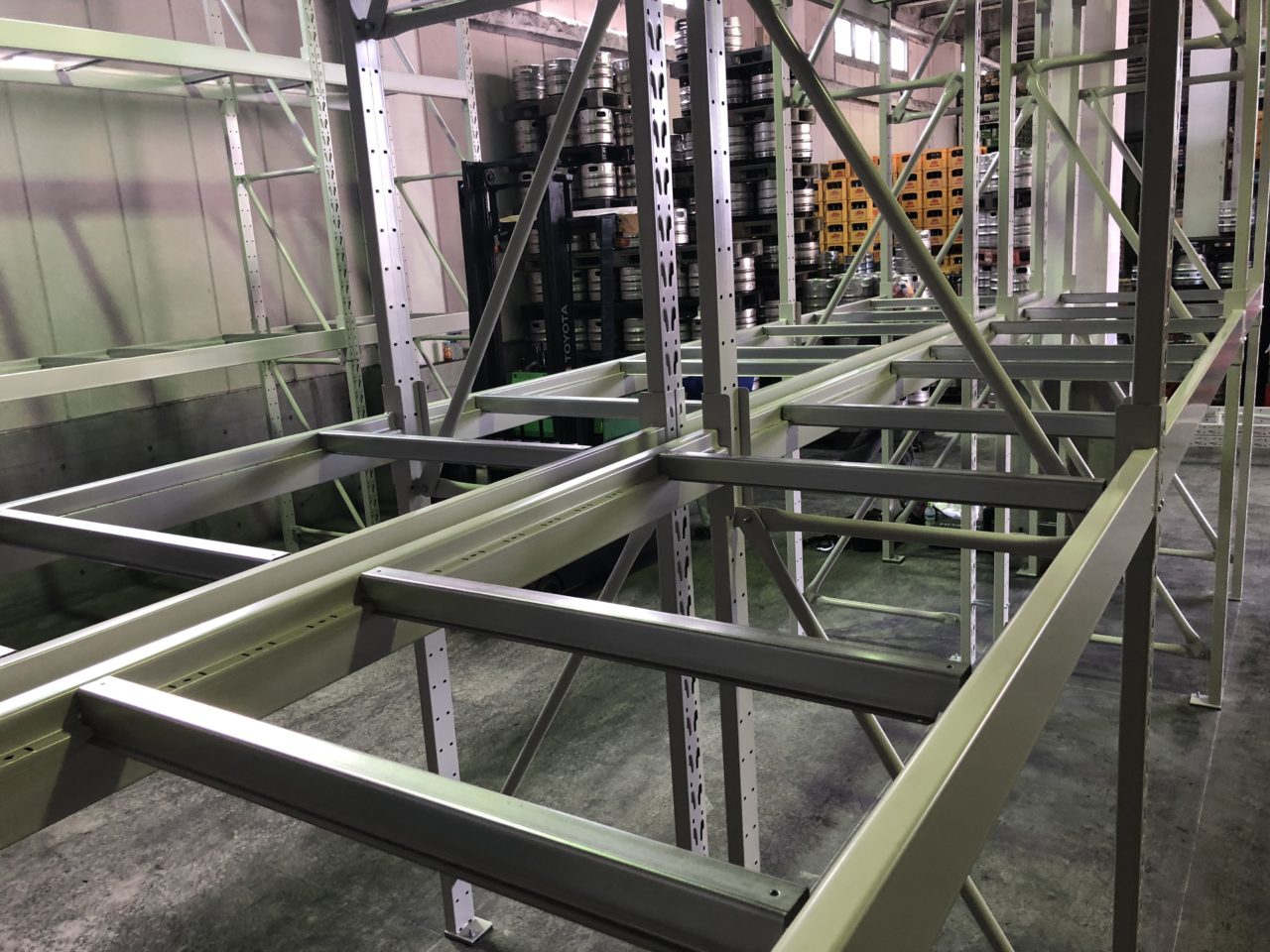

- デッキチャンネルをビーム間に設置します。間隔はパレットサイズに合わせて適宜調整いたします。

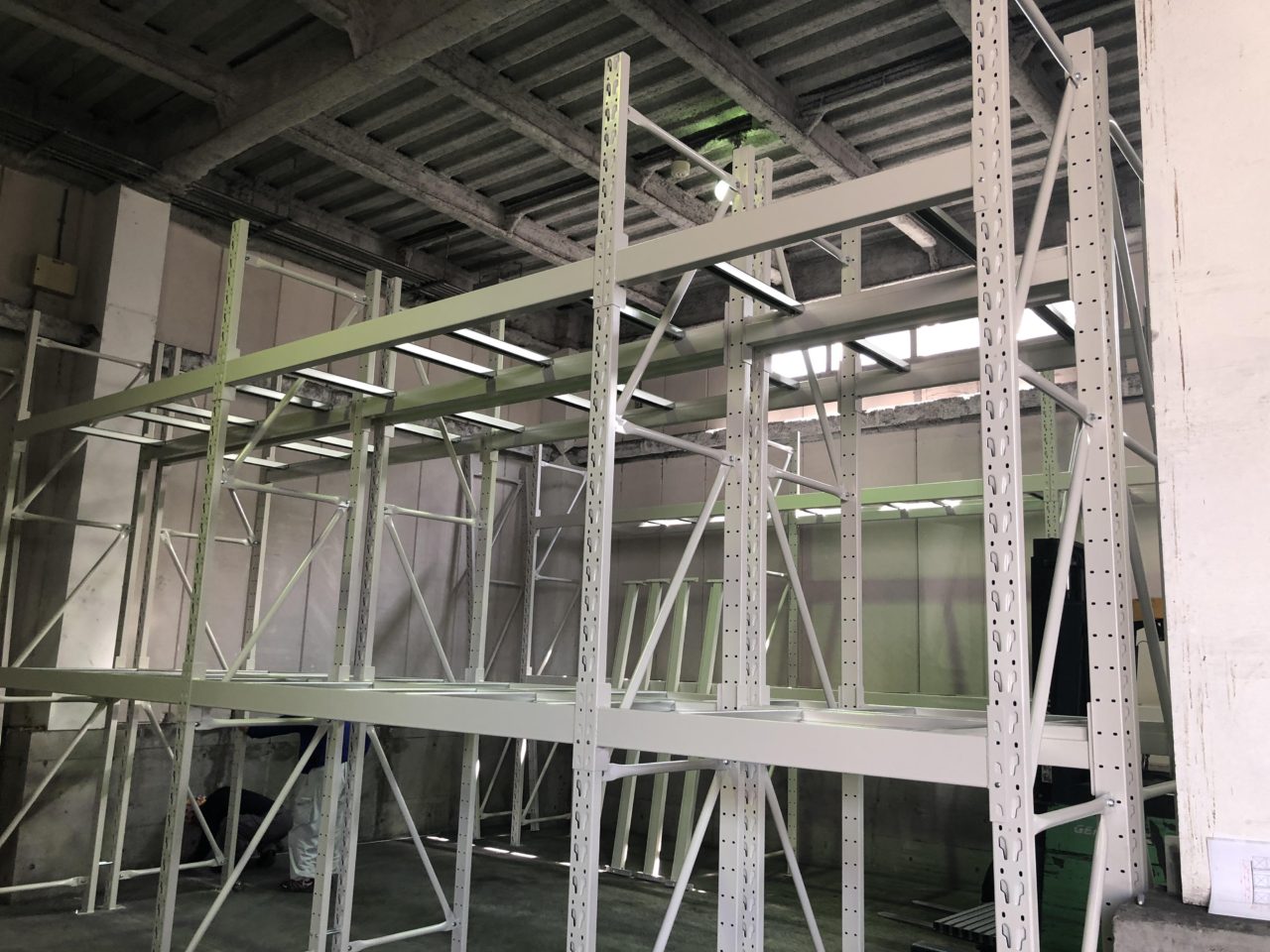

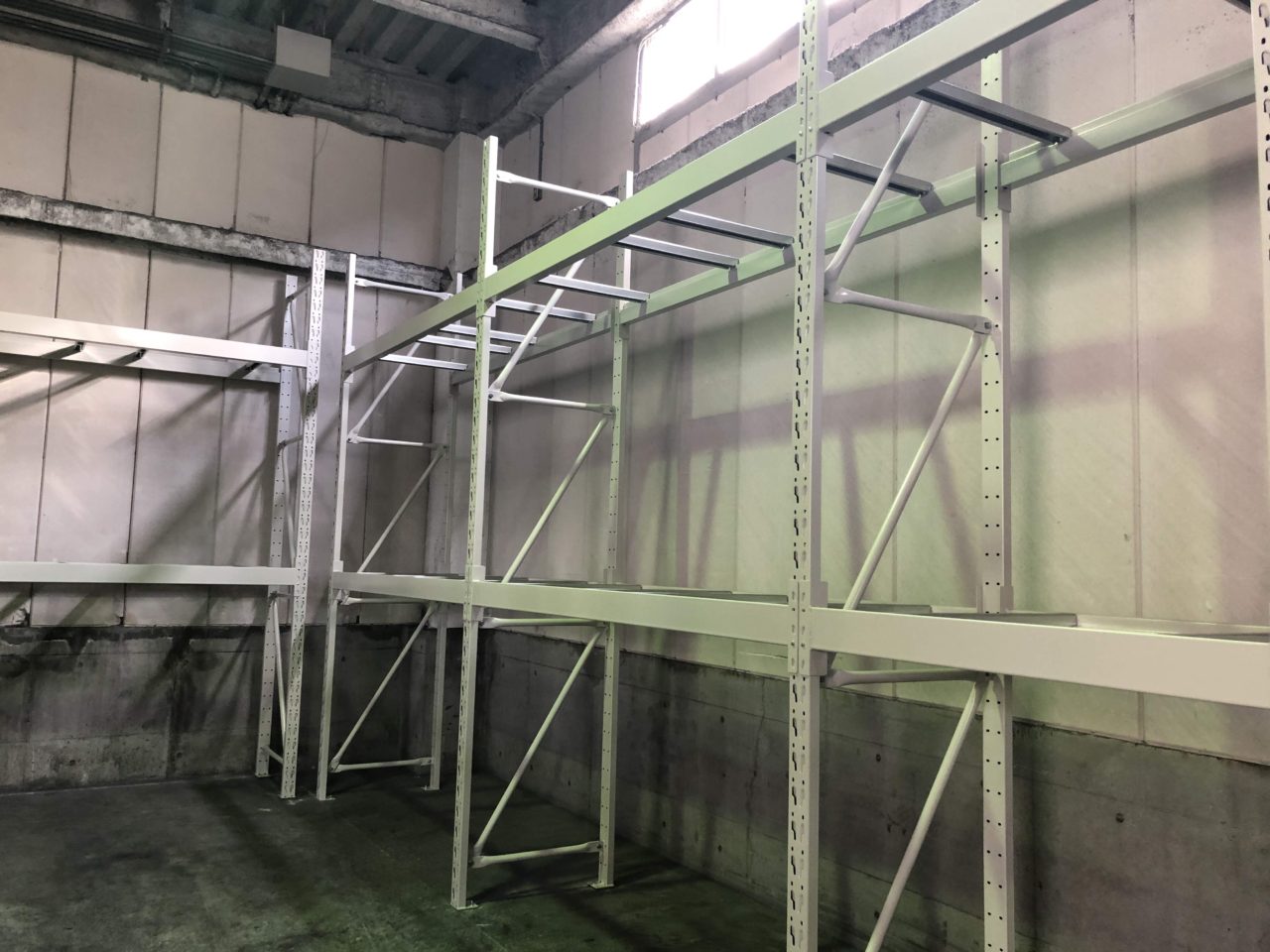

- 上段のビームも下段と同様に嵌め込み、デッキチャンネルを配置します。

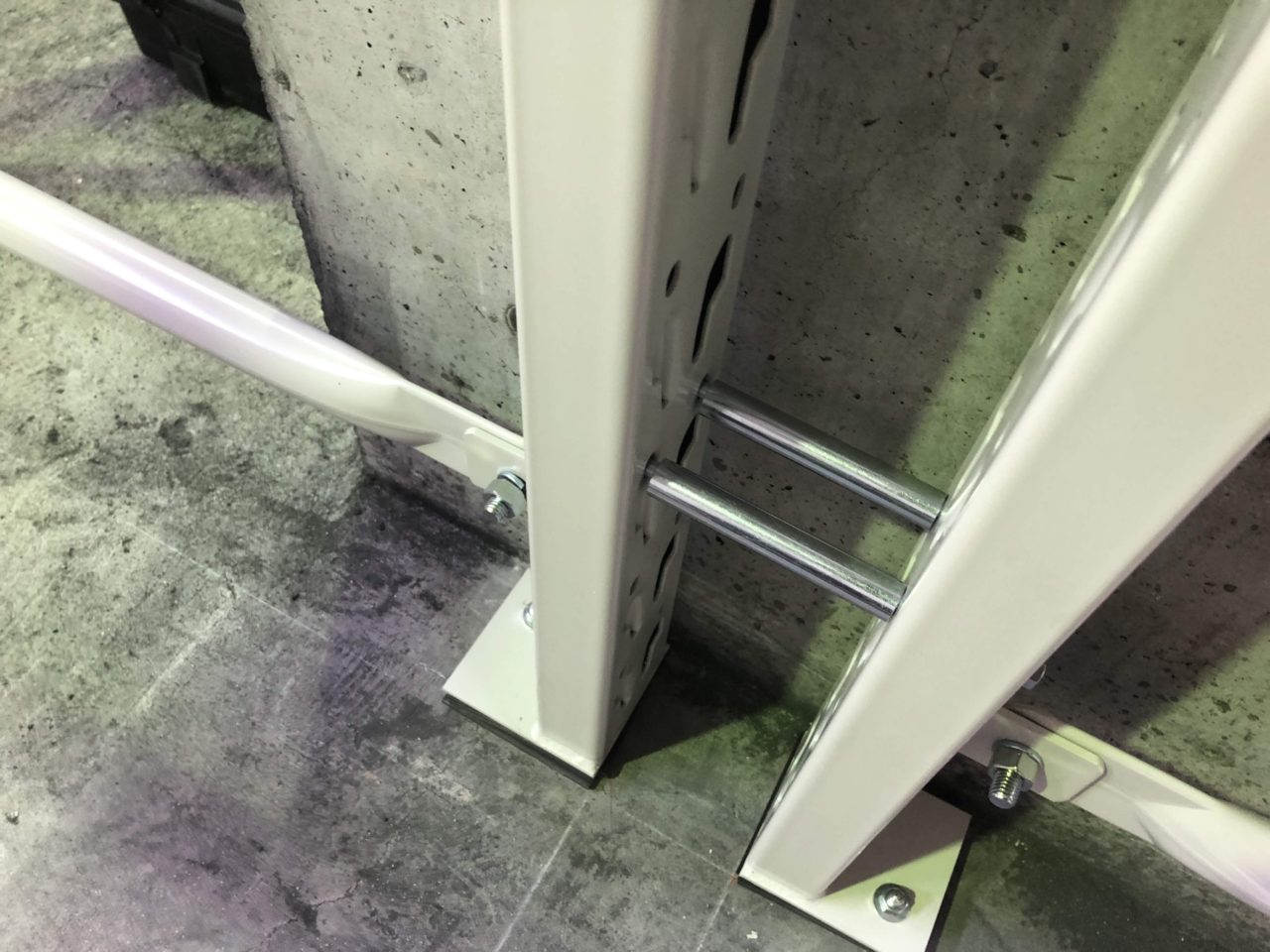

- 背合わせ部分は背ツナギ用ボルト+カラー(※オプション)を抱き合わせで取付しました

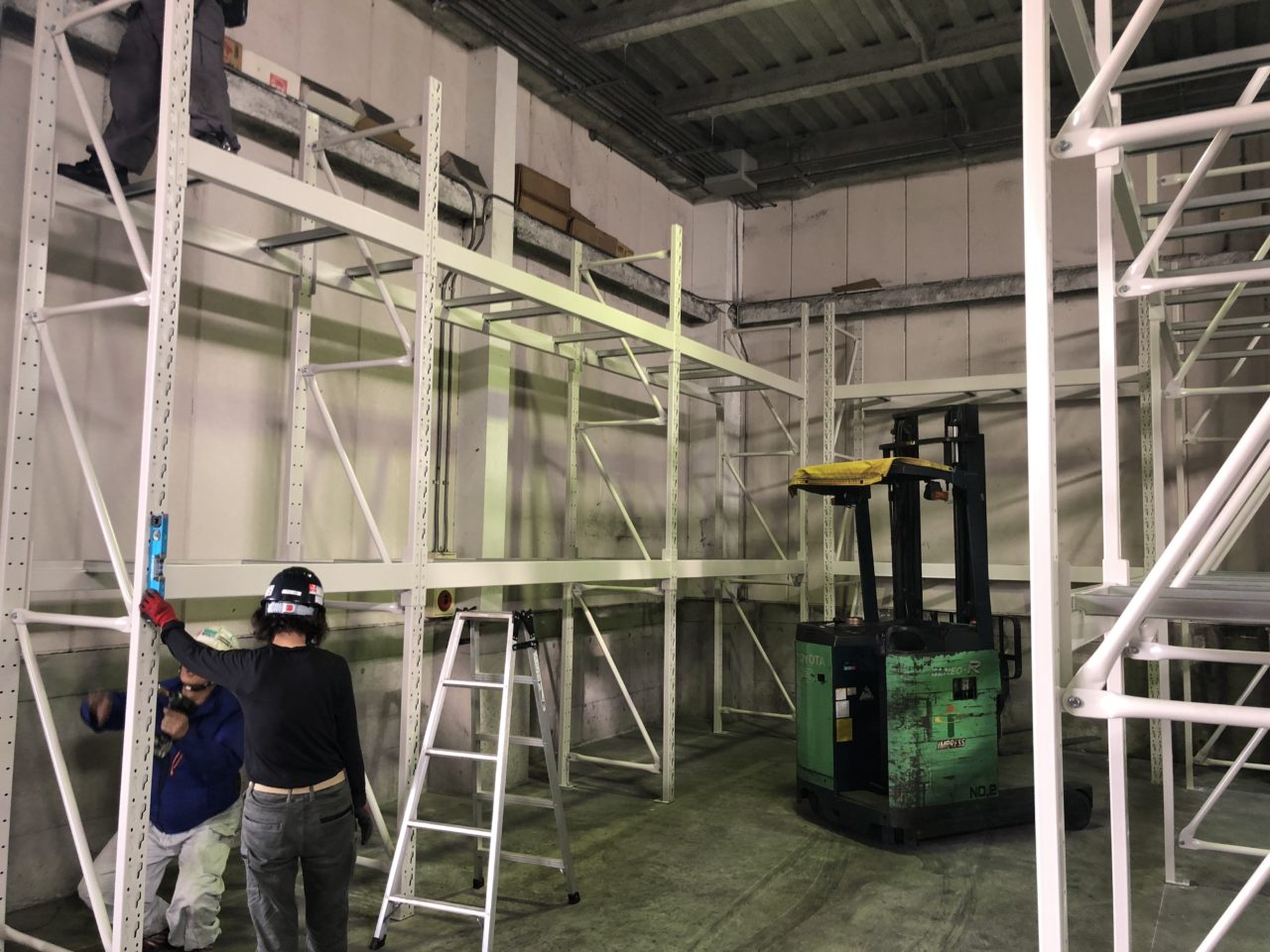

- 水平器を使用し、最終の本締めをし完成です。

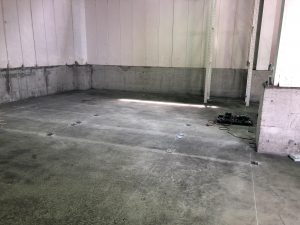

- 設置前

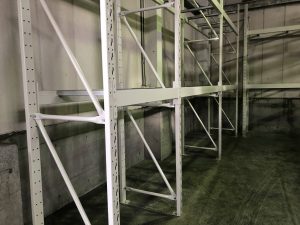

- 設置後

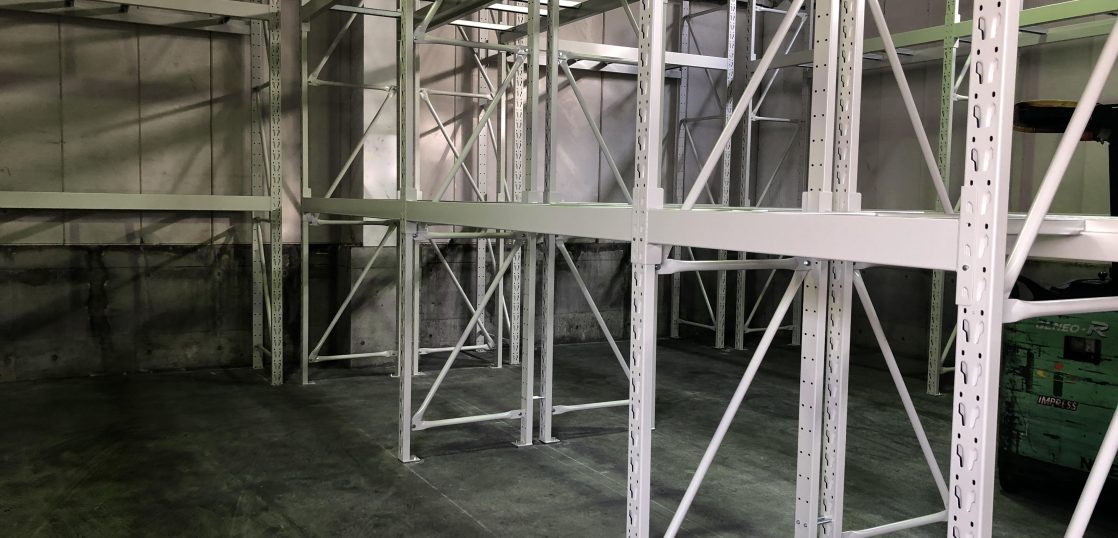

- 設置後2
